泰興減速機2018年8月16日訊  點動控制線路是指通過按鈕進行控制，完成對三相交流異步電動機按下開關即轉，松開開關即停的控制方式。

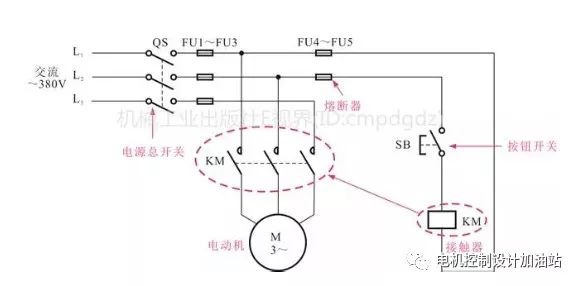

典型三相交流異步電動機點動控制線路圖

三相交流異步電動機點動控制線路主要是由電源總開關QS、接觸器KM、按鈕SB以及三相交流感應電動機M構成的。

重點檢修的部件有電動機供電電壓、斷路器、熔斷器、按鈕以及接觸器。

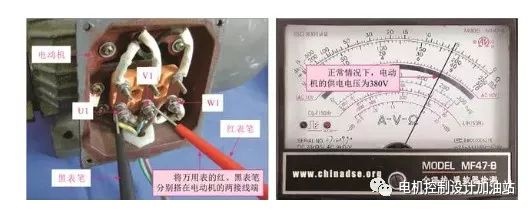

電動機供電電壓的檢測方法

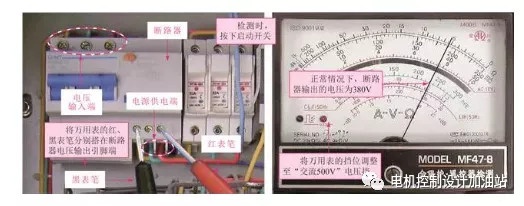

斷路器的檢測方法

將萬用表的兩只表筆任意搭在斷路器的供電端上，當起動開關處于斷開狀態時，電壓應為0；當起動開關處于閉合狀態時，電壓應為交流38V。

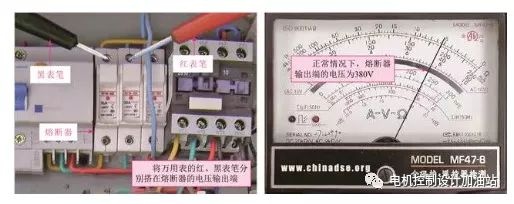

熔斷器的檢修方法

熔斷器在電路中主要起保護作用，當電流量超過其額定值時，熔斷器將會熔斷，使電路斷開，起到保護電路的作用，當其損壞時，會使操作失靈電動機無法起動。

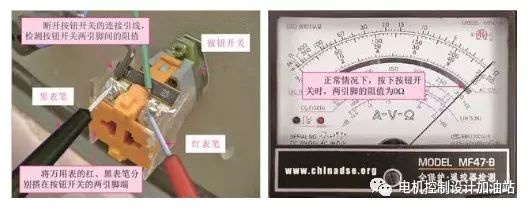

按鈕的檢修方法

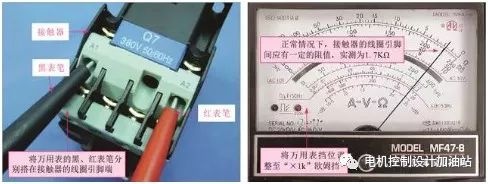

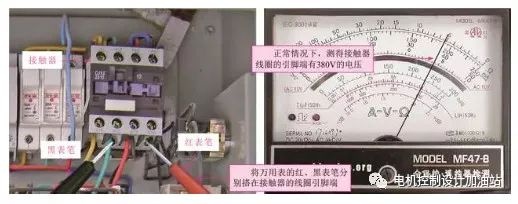

接觸器線圈的檢測方法

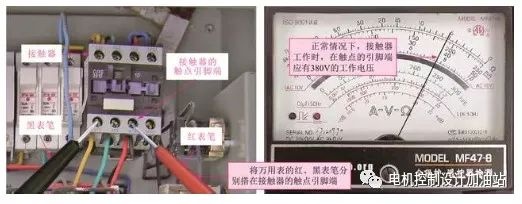

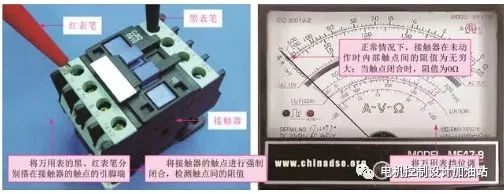

交流接觸器觸頭的檢測

單相交流電動機正反轉控制電路是指通過改變電動機繞組的電源相序來實現電動機的正反轉工作狀態。當按下起動按鈕，單相交流電動機開始正向運轉；當調整旋轉開關后，單相交流電動機便可反向運轉。

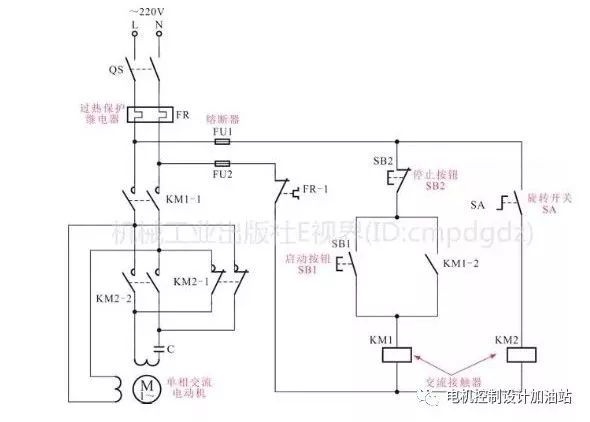

正反轉控制線路圖主要是由起動按鈕SB1、停止按鈕SB2、旋轉開關SA、過熱保護繼電器FR、交流接觸器KM1、KM2等構成。

重點檢修部件為起動按鈕SB1、接觸器KM1、停止按鈕SB2以及旋轉開關。

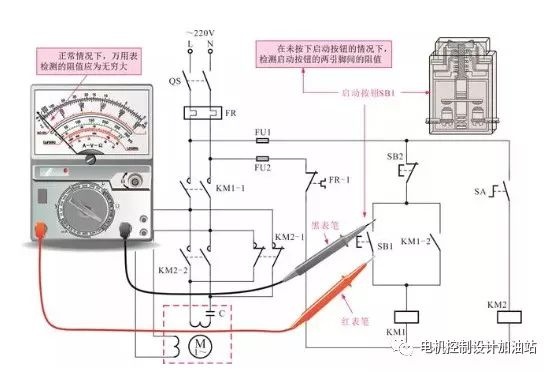

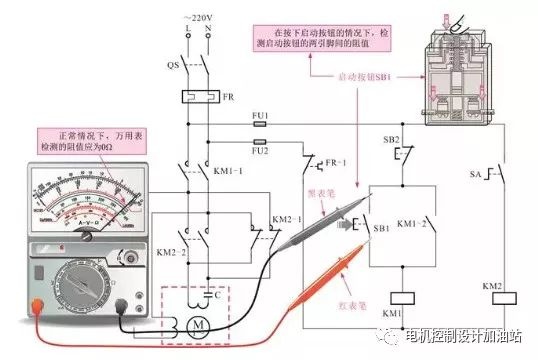

起動按鈕SB1的檢修方法

起動按鈕SB1的檢修方法（續）

接觸器的檢修方法

接觸器的檢修方法（續）

判斷旋轉開關的性能是否正常時，主要是使用萬用表檢修旋轉開關各引腳間的阻值，正常情況下，常開觸頭間的阻值為無窮大；常閉觸頭間的阻值為零歐姆，具體的檢修方法可參考按鈕的檢測方法。

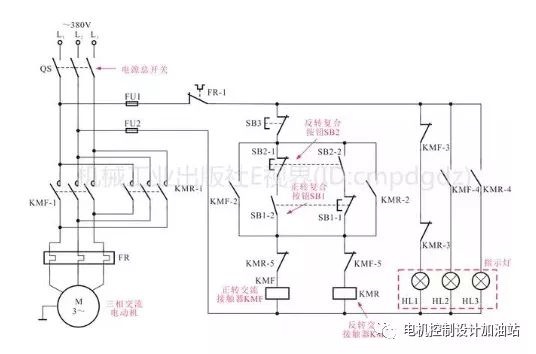

三相交流電動機正反轉連續控制線路圖

重點檢修部件為熔斷器、過熱保護繼電器、復合按鈕、接觸器。

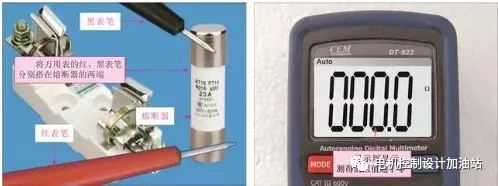

熔斷器的檢修方法

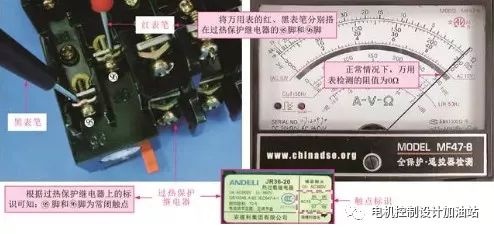

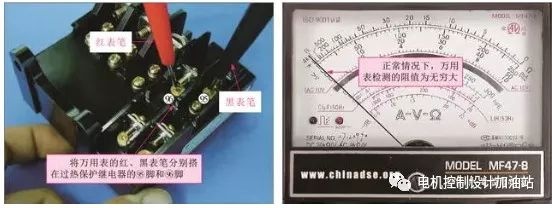

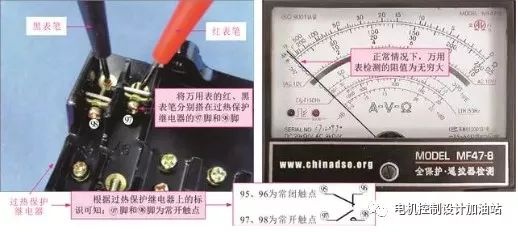

過熱保護繼電器的檢修方法

過熱保護繼電器的檢修方法

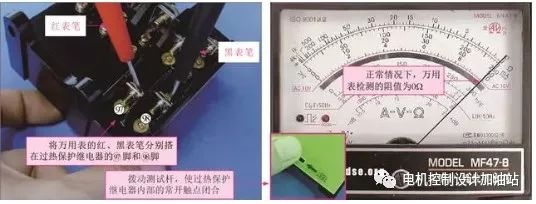

若要進一步對過熱保護繼電器進行檢修時，可以撥動過熱保護繼電器的測試桿后，再次分別檢測常閉觸點和常開觸點。

過熱保護繼電器的檢修方法

過熱保護繼電器的檢修方法

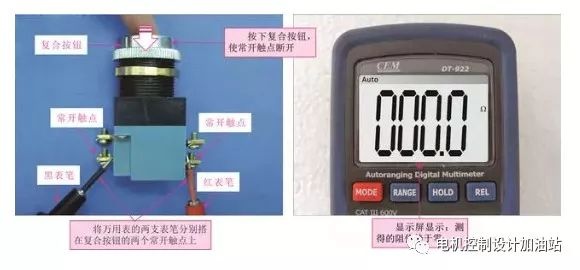

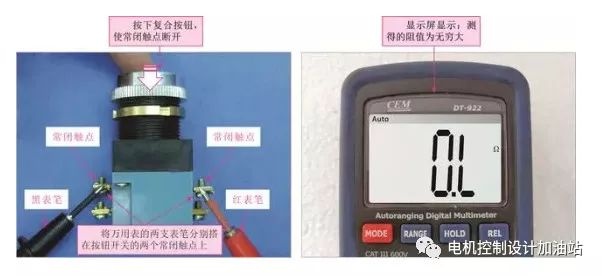

復合按鈕的檢修方法

復合按鈕的檢修方法

判斷接觸器本身的性能時，可在斷電狀態下，檢測接觸器各引腳間的阻值是否正常。
