振動篩在長期重載條件下工作容易損壞和發生故障。從工作原理看，激振器中的偏心塊動作過程實質上是一種對軸承破壞的過程，故激振器在工作時出現的故障率也隨著使用時間而增高，同時由于使用維護、軸承選擇、裝配等環節方法不當，致使激振器的故障率居高不下。

故障的主要表現為以下幾個方面：（1）軸承溫度普遍偏高；（2）軸承使用壽命降低；（3）激振器整體零件故障率較高。

激振器的維修保養首先要拆的零件為偏心塊，傳統拆卸偏心塊的方法費時費力，嚴重影響企業生產正常進行。合適的拆卸工具可以降低勞動強度，縮短維修保養時間，提高生產效率。

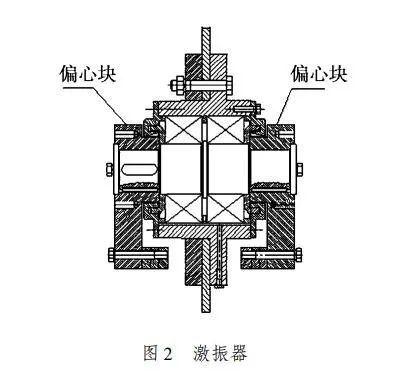

振動篩激振器是由軸端壓蓋、偏心塊、軸承端蓋、軸承內擋圈、軸承、隔圈、主軸、軸承座、平鍵、壓圈組成，其結構如圖所示：

2.1 傳統的拆卸工具

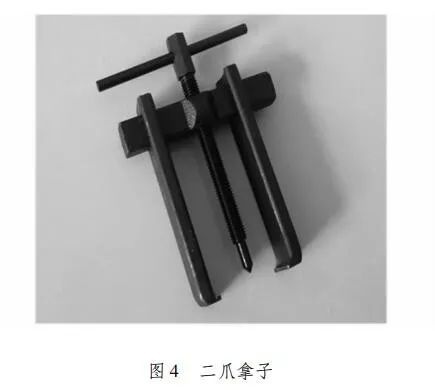

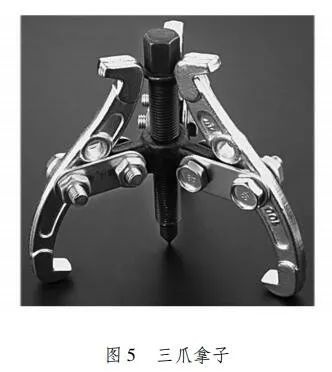

傳統的拆卸工具如圖4、圖5所示：由于偏心塊的外形只有90°，使用二爪、三爪拿子因爪子受力位置不對，都不容易把它拆解，如果采用撬棍或撐頂?shù)姆椒ò哑膲K拆下會使偏心塊受到不均衡的沖擊，對激振器里的軸承容易造成損傷，也易造成其它零件的損壞，因此拆卸偏心塊一直是維修激振器過程中的一大難點。而激振器的維護是否方便，偏心塊能不能夠無損、快速的拆解下來是激振器維護的關鍵。

2.2 工具的原始設計

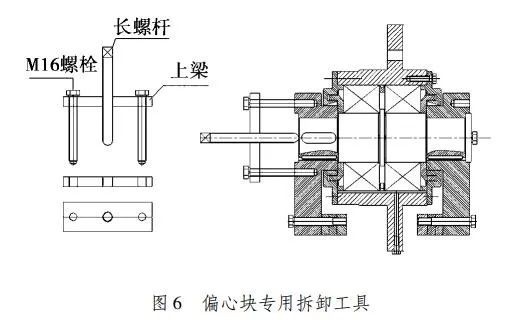

振動篩激振器偏心塊的拆卸沒有較好的方法，一直是生產裝配，售后服務中的難點。針對這點通過對偏心塊結構特點的分析和要達到無損拆卸的目的，設計拆卸專用工具如圖6所示。

首先充分利用偏心塊側面上螺紋孔，使用2根M16普通螺栓。拆卸工具上梁采用Q235材料厚度為16mm的鋼板，在中心位置加工成普通M20的螺紋孔，兩側鉆與偏心塊聯結螺栓中心距相配的通孔，另加工一根普通M20的長螺桿與上梁中心螺紋孔相配合，將各零件裝配成為簡單的偏心塊拆卸工具。此拆卸專用工具對材料沒有特殊要求，制造簡單，使用方便。

對于運行時間不長，裝配間隙較大、工作環境較好的振動篩激振器拆卸此工具都能滿足要求。但對于運行時間較長、工作環境比較惡劣或長時間未使用的激振器進行維修時，特別是軸和孔出現銹蝕，拆除時抗力較大，以至于把16mm厚度的上梁鋼板拉彎，嚴重時M20長螺桿的螺紋滑扣，無法拆下偏心塊。

后進行了簡單的改進，增加鋼板的厚度和螺桿的直徑，雖能滿足使用要求，但比較笨重，拆卸時間長，造成拆卸維修的時間增加，影響了正常生產的進行。在使用的過程中還發現，由于長螺桿和上梁螺孔為同一種材料，相互磨損嚴重，長期使用發生咬牙、滑扣現象，導致無法滿足使用要求。

2.3 工具的優化設計

通過對偏心塊拆卸專用工具一段時間的使用觀察，針對使用中出現的問題對偏心塊拆卸專用工具進行了如下優化設計:

（1）上梁使用45#圓鋼鍛成鋼板，加工成厚25mm、長250mm、寬80mm，中心加工成58mm的孔，再用黃銅的材料做成T30×6螺母外圓與之相配合。上梁兩側攻M8的螺孔，用于旋入頂絲，頂住黃銅螺母防止黃銅螺母在上梁板里轉動。

兩邊根據偏心塊上螺孔的距離加工成50mm長、20mm寬的橢圓孔。這樣能夠拆下多種規格激振器的偏心塊，使之做到一個工具多種用處。避免不同規格的激振器要配不同的偏心塊拆卸專用工具，方便使用，節約成本。

（2）上梁兩側的拉桿M16螺栓，采用45#鋼的材料，作調質處理，增加強度，提高綜合的機械性能。

（3）長螺桿使用45#鋼的材料加工成T30×6梯形螺紋與黃銅螺母相配合;上部做成四方形可以用活扳手進行旋轉拆卸;下部做成半圓形球頭方便定位，球頭局部淬火處理，使之更加耐磨;螺桿整體調質處理，提高綜合性能。

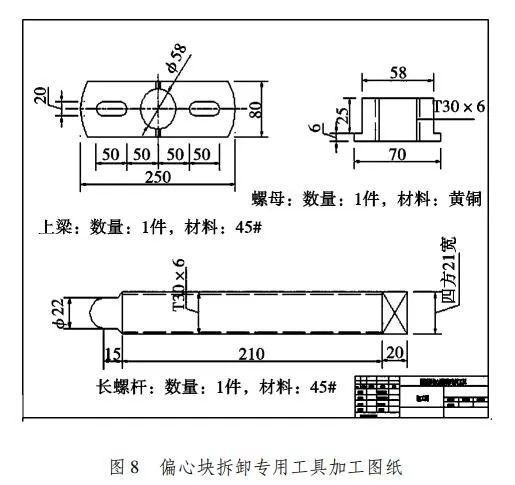

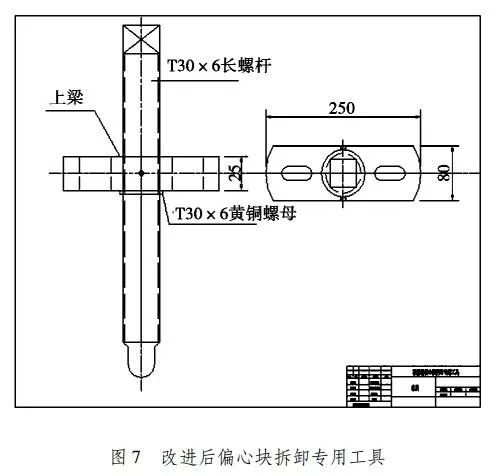

（4）黃銅螺母底部帶6mm的臺階用于和上梁板裝配時的定位，和承受拆卸力矩。改進后偏心塊拆卸專用工具圖紙如圖7，加工圖如圖8所示。

改進型激振器偏心塊拆卸專用工具上梁、螺桿均采用45#鋼，增加了強度，耐磨性，延長了使用壽命。螺母采用T30×6的梯形螺紋能夠傳遞更大的力矩，就是在偏心塊的孔與軸配合較為緊密、銹蝕。拆卸抗力較大的情況也能輕松拆下，螺母采用黃銅材料，便于與螺桿自潤滑旋轉。

從設計原理看，采用梯形螺紋，一方面增加了轉動力距，另一方面因螺距較大也能減少拆卸時間，在較短的時間里完成維修保養工作。根據長螺桿受力方向，黃銅螺母臺階止口放在上梁的下面，使用M8的頂絲固定，防止黃銅螺母脫落，轉動。

黃銅螺母和上梁鋼板分開加工，采用靜配合固定在一起，這樣設計加工方便。拆卸工具各零件長期使用，如有磨損可單獨更換，不必壞一件換一套，這樣能夠節約材料，減少成本。
